3 Realisierungen

• Als das Prinzip des Gyrators entwickelt wurde (1948), lag es nahe, als verstärkende Elemente Elektronenröhren zu verwenden. Der technische Aufwand erwies sich jedoch noch als sehr hoch.

• Mit dem Aufkommen von Transistoren und FETs als Verstärkerelemente wurden Gyratoren aktuell.

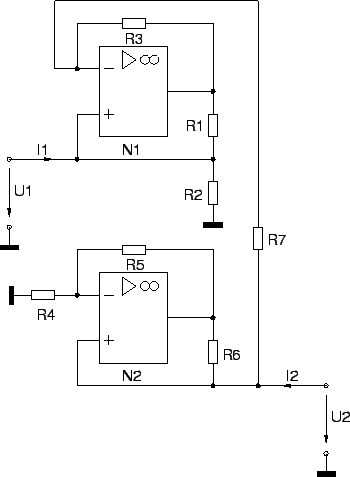

• Seitdem preiswerte Operationsverstärker in Form von monolithisch integrierten Schaltungen zur Verfügung stehen, ist der Aufbau eines Gyrators kein Problem mehr:



  Für die Wahl der Widerstände gilt $R_1=R_2=R_3=R_4=R_5=R_6=R_7=R_G$. Eine Berechnung der Schaltung findet man in [2].

• Schließlich gibt es mittlerweile integrierte Schaltungen mit Gyrator-Funktion. Ein Beispiel ist der Schaltkreis TCA 580 von Valvo (bzw. Philips).

• In der HF-Technik werden auch passive Gyratoren verwendet. Dazu benutzt man nichtreziprok wirkende Materialien, z.B.
  • vormagnetisierte Plasmen ($\epsilon_r$-Tensor nichtreziprok),
  • vormagnetisierte Halbleiter ($\rho$-Tensor nichtreziprok)
  • und vor allem vormagnetisierte Ferrite ($\mu_r$-Tensor nichtreziprok).
